Motor roda gigi hampir tidak pernah bekerja sendirian. Penggerak itu sendiri — baik Anda memilih unit AC kecil yang ringkas, peredam sudut siku-siku 90°, atau rangkaian heliks-bevel berdaya lebih tinggi — memerlukan beberapa komponen pendukung mekanis dan elektrik untuk mengencangkannya, mentransmisikan outputnya, serta melindunginya dari beban kejut dan getaran di lingkungan produksi yang sebenarnya. Para insinyur mengelompokkan semua komponen ini menjadi satu sebagai aksesori motor roda gigi, dan mengabaikannya begitu saja merupakan salah satu alasan paling umum mengapa sebuah drive yang sebenarnya masih berfungsi dengan baik bisa mengalami kegagalan dini saat digunakan.
Panduan ini membahas setiap kategori aksesori yang kemungkinan besar akan Anda tentukan — lengan torsi, flensa pemasangan dan kit kaki, kopling, konektor poros, pengatur kecepatan, serta suku cadang pengganti — serta menjelaskan fungsi masing-masing, kapan Anda benar-benar membutuhkannya, dan cara menentukan ukurannya agar sesuai dengan motor roda gigi pada gambar teknis Anda. Jika Anda masih mempertimbangkan jenis penggerak yang akan digunakan, mulailah dengan ikhtisar kami mengenai jenis motor roda gigi Sebelum Anda memutuskan ukuran rangka, silakan kembali ke sini untuk memilih komponen-komponen yang akan dipasang di sekelilingnya.
Aksesori motor roda gigi adalah komponen mekanis, elektrik, dan struktural tambahan yang mendukung motor roda gigi sejak tiba di dermaga penerimaan hingga dipasang dengan baut, disambungkan, dipasangi kabel, dan beroperasi di bawah beban. Secara ketat, reduktor roda gigi dan motor merupakan unit penggerak; segala sesuatu yang mengelilinginya — setiap flensa, setiap kopling, setiap rem, setiap pengontrol — merupakan aksesori.
Definisi yang lebih luas ini penting karena penyebab kegagalan sebuah penggerak jarang terletak pada penggerak itu sendiri. Penyebabnya bisa berupa ketidaksejajaran yang disebabkan oleh kopling yang tidak terpasang dengan rapi, guncangan aksial yang tidak dapat diserap oleh lengan torsi yang ukurannya terlalu kecil, atau keausan sikat pada pengatur kecepatan yang tidak tercantum dalam daftar pemeliharaan preventif. Aksesori yang baik bukanlah perlengkapan tambahan yang opsional: aksesori itulah yang membuat torsi terukur, masa pakai terukur, dan tingkat perlindungan IP terukur menjadi nyata.

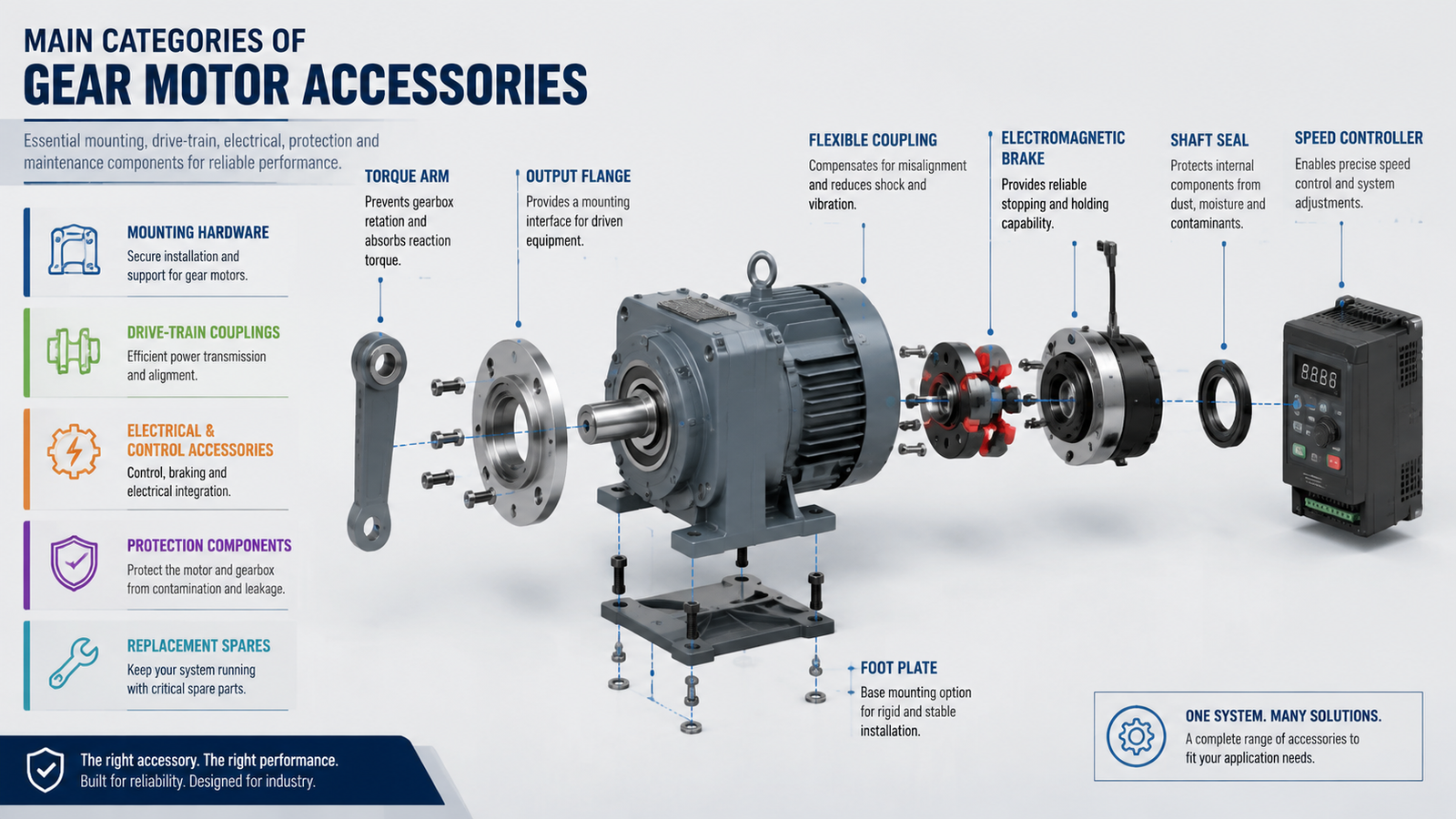

Sebagian besar tim pengadaan pada akhirnya memesan dari lima kategori aksesori. Penamaan pastinya bervariasi tergantung pada pemasok, namun pembagian berdasarkan fungsi tersebut konsisten di seluruh industri.
Produk unggulan yang menggunakan Aksesori motor roda gigi Tenchuan Produk unggulan hari ini adalah armatur pengatur kecepatan presisi, namun standar teknik yang sama berlaku untuk seluruh rangkaian aksesori tersebut.
Perlengkapan pemasangan adalah kelompok aksesori yang akan Anda tentukan pada hampir setiap motor roda gigi, baik yang dipasang di dalam mesin pengemasan, konveyor, maupun pintu otomatis. Tiga komponen yang paling sering digunakan adalah lengan torsi, flensa keluaran, dan kit pemasangan kaki/permukaan.
Lengan torsi adalah braket kaku yang dipasang dengan baut pada sisi motor roda gigi sudut siku-siku dan menghubungkan rumah motor ke rangka mesin sehingga motor tidak dapat berputar saat kotak roda gigi menghasilkan torsi. Tanpa lengan torsi, torsi reaksi akan berusaha memutar seluruh motor pada dudukannya, yang dengan cepat akan menyebabkan baut patah atau kaki rumah motor retak. Pilihlah lengan torsi yang dirancang untuk menahan setidaknya torsi puncak motor roda gigi, dan pasanglah pada sisi yang paling efektif menahan arah beban.
Flensa keluaran mengubah motor roda gigi yang dipasang pada kaki menjadi unit yang dipasang pada flensa, yang berguna ketika Anda ingin poros keluaran disambungkan langsung ke kotak roda gigi atau flensa masukan berdiameter besar tanpa perlu menambahkan kopling di antaranya. Kit flensa standar B5 dan B14 merupakan tipe yang paling umum, dan harus dipesan sesuai dengan ukuran rangka motor yang tepat (80 mm, 90 mm, 100 mm, dan seterusnya) agar lingkaran baut dan diameter pilot cocok tanpa perlu pemesinan.
Pelat kaki memungkinkan Anda mengubah orientasi motor roda gigi yang dipasang pada permukaan menjadi pemasangan dengan kaki, yang berguna ketika lini produksi berubah dan Anda mewarisi unit penggerak dengan gaya pemasangan yang tidak sesuai. Kit pemasangan yang elastis — isolator getaran yang dipasang di antara pelat kaki dan rangka mesin — sangat layak dibeli untuk aplikasi apa pun yang melibatkan siklus start-stop yang sering, di mana torsi reaksi dapat merambat ke rangka dan menyebabkan kebisingan atau retakan akibat kelelahan.
Kopling dan konektor dipasang di antara poros keluaran motor roda gigi dan beban yang digerakkan. Komponen ini melindungi kotak roda gigi dari ketidaksejajaran, mengisolasi mesin yang digerakkan dari beban kejut, dan memungkinkan Anda menentukan ukuran poros secara terpisah di kedua sisi kopling.
Kopling fleksibel mampu meredam ketidaksejajaran kecil—baik paralel, sudut, maupun aksial—yang selalu muncul saat Anda memasang mesin sungguhan ke motor roda gigi sungguhan. Kopling rahang, kopling spider, dan kopling tipe Oldham adalah pilihan andalan sehari-hari; sedangkan untuk aplikasi dengan torsi tinggi, kopling fleksibel tipe roda gigi dan tipe cakram layak dipertimbangkan meskipun harganya lebih mahal. Aturan praktis yang baik adalah memilih kopling dengan torsi terukur yang setidaknya sama dengan torsi keluaran maksimum motor roda gigi, serta memverifikasi rentang ketidaksejajarannya terhadap toleransi perakitan terburuk pada mesin Anda.
Untuk sistem penggerak berkecepatan rendah yang disejajarkan secara presisi — meja indeks, konveyor kecil, berbagai jenis motor AC berreduktor gigi berukuran kecil — sambungan selongsong kaku atau sambungan poros yang dibor sesuai ukuran seringkali lebih disukai. Sambungan kaku mentransfer torsi penuh tanpa peredaman, sehingga memerlukan penyelarasan yang akurat tetapi tidak menimbulkan celah balik kecil yang selalu ditimbulkan oleh sambungan fleksibel.
Segel poros tampak seperti komponen yang tidak terlalu penting, sampai debu atau air pencucian mulai merembes melewatinya dan mencemari kotak roda gigi. Segel cincin-V, segel bibir, dan bellow bersertifikasi IP semuanya termasuk dalam kelompok komponen tambahan, dan menggantinya sesuai jadwal yang telah direncanakan jauh lebih murah daripada merombak kotak roda gigi yang telah terkontaminasi kelembapan.
Sebagian besar sistem modern memerlukan setidaknya satu komponen listrik di antara sumber daya dan motor reduksi. Untuk penggerak arus bolak-balik (AC) berukuran kecil, komponen yang paling umum digunakan adalah pengatur kecepatan, kapasitor, kotak terminal, dan rem elektromagnetik.
Pengatur kecepatan mengatur tegangan dan arus yang dikirim ke motor sehingga peralatan yang digerakkan beroperasi pada kecepatan yang dibutuhkan proses, bukan pada kecepatan nominal tetap motor. Dalam rangkaian aksesori motor roda gigi AC, biasanya di sinilah Anda menemukan armatur pengontrol — komponen berputar yang terbuat dari tembaga dan inti laminasi yang digerakkan oleh pengontrol kecepatan, serta bagian yang secara nyata menentukan akurasi regulasi seluruh loop. Kualitas di sini sangat penting: armatur yang dililit dengan presisi dan dilengkapi rotor yang seimbang menjaga transmisi arus tetap stabil serta meminimalkan getaran di seluruh rentang kecepatan.
Motor roda gigi arus bolak-balik (AC) satu fasa memerlukan kapasitor start dan, pada model yang dapat berputar dua arah, kapasitor run serta relai start. Kapasitor merupakan komponen yang rentan aus: kapasitansinya akan berkurang seiring waktu dan pada akhirnya akan rusak, serta terletak di dalam rumah kecil yang biasanya dianggap sebagai aksesori, bukan bagian dari motor itu sendiri.
Rem elektromagnetik — rem gesekan yang aktif saat kumparan tidak dialiri arus — memberikan torsi penahan pada motor roda gigi tanpa bergantung pada geometri penguncian otomatis pada reduktor cacing. Encoder dan resolver memberikan umpan balik posisi poros untuk skema kontrol loop tertutup apa pun. Kedua aksesori ini menambah panjang motor, jadi saat Anda memesan keduanya, pastikan rangka motor ditambah rem/enkoder akan muat dalam ruang pemasangan asli. Untuk motor reduktor roda gigi sudut siku-siku Digunakan pada pintu atau lift, rem elektromagnetik seringkali menjadi faktor penentu antara instalasi yang aman dan yang tidak aman.
Sesuaikan aksesori dengan keperluannya, bukan sebaliknya. Empat pertanyaan di bawah ini mencakup sebagian besar pilihan yang umum ditemui dalam kehidupan sehari-hari.
Untuk penjelasan yang lebih terstruktur mengenai proses seleksi hulu yang menghasilkan spesifikasi yang harus dipenuhi oleh aksesori, pembahasan mengenai biaya yang kompatibel dengan SEW dalam dokumen kami Panduan Alternatif Motor Roda Gigi SEW menunjukkan bagaimana spesifikasi Eropa pada umumnya diterjemahkan ke dalam drive buatan Tiongkok dengan ukuran aksesori yang sama.
Banyak pabrik tidak membeli aksesori untuk unit penggerak baru — mereka justru mengganti komponen yang sudah aus pada unit yang sudah ada. Dalam hal ini, anggaplah aksesori tersebut sebagai masalah penggantian, bukan sebagai masalah desain baru:
Beberapa kesalahan yang sering terulang menjadi penyebab utama kegagalan yang berkaitan dengan aksesori di jalur produksi. Kesalahan-kesalahan tersebut mudah dikenali dan mudah diperbaiki pada tahap penawaran harga.
Aksesori mudah dipasang dengan benar, tetapi juga mudah dipasang secara salah. Beberapa kebiasaan akan memberikan manfaat:
Segala komponen di luar motor dan kotak gigi yang berfungsi mendukung pemasangan, transmisi, pengendalian, atau perlindungan sistem penggerak. Contoh yang paling umum antara lain lengan torsi, flensa, kopling, pengatur kecepatan, rem, enkoder, segel poros, serta suku cadang pengganti seperti armatur dan bantalan.
Tidak pada semua motor. Motor roda gigi yang dipasang pada kaki biasanya tidak membutuhkannya karena baut kaki menahan torsi reaksi secara langsung. Motor roda gigi sudut siku-siku hampir selalu membutuhkannya, karena torsi reaksi poros keluaran tidak memiliki alas datar untuk ditekan. Jika kotak roda gigi dipasang secara menyamping pada flensa pasangan, baut flensa menahan torsi reaksi tersebut dan lengan torsi terpisah biasanya tidak diperlukan.
Seringkali ya, asalkan ukuran rangka, diameter poros, diameter pilot, dan spesifikasi listriknya sesuai. Pengecualiannya adalah aksesori listrik — pengatur kecepatan, rem, dan enkoder — yang memiliki karakteristik loop yang disesuaikan dengan seri motor tertentu dan sebaiknya dibeli sebagai satu set.
Sesuaikan armatur dengan model pengontrol dan ukuran rangka motor. Pastikan tegangan pengenal, resistansi belitan armatur, dan permukaan komutator sebelum memasangnya. Untuk penggantian langsung pada rakitan Tenchuan, spesifikasi armatur yang dipublikasikan dalam kategori aksesori motor roda gigi Tenchuan akan mencantumkan ukuran rangka dan seri motor yang kompatibel.
Ya. Persediaan kecil berupa armatur, sikat, kopling, dan segel poros — yaitu suku cadang yang rentan aus — dapat mengubah penghentian lini produksi yang semula memakan waktu beberapa hari menjadi penggantian yang hanya membutuhkan waktu 30 menit. Sebagian besar pabrik menyadari bahwa menyisihkan 5 hingga 10 persen dari nilai sistem penggerak yang terpasang sebagai suku cadang cadangan akan terbayar dengan sendirinya pada tahun pertama.
Suku cadang pengganti asli berasal dari produsen motor roda gigi aslinya atau dari pemasok aksesori khusus. Untuk penggerak yang dilengkapi Tenchuan, rangkaian produk aksesori motor roda gigi Menyediakan suku cadang yang didukung oleh pabrikan, dan tim teknik akan memastikan kompatibilitasnya dengan ukuran rangka yang ada sebelum pengiriman.
Aksesori motor roda gigi bukanlah komponen yang dianggap remeh dalam daftar bahan (BOM) — justru aksesori inilah yang mengubah unit penggerak mentah menjadi aset produksi yang andal. Dengan memilih lengan torsi, flensa, kopling, pengatur kecepatan, dan segel yang tepat, motor roda gigi akan menghasilkan torsi nominalnya, beroperasi dengan senyap, dan bertahan hingga akhir masa pakai yang dirancang. Jika pemilihan komponen tersebut salah, motor roda gigi yang sama akan mengalami kegagalan jauh sebelum mencapai jam operasional yang tertera, terlepas dari seberapa cermat spesifikasi penggerak itu sendiri telah ditentukan.
Jika Anda sedang mencari komponen untuk pembangunan baru atau merombak lini produksi yang sudah ada, mulailah dengan menyusun daftar aksesori lengkap beserta spesifikasi motor roda gigi — ukuran rangka, diameter poros, peringkat ketahanan lingkungan, siklus kerja, dan antarmuka listrik pengontrol — dan pihak pemasok akan memperlakukan paket tersebut sebagai satu proyek utuh. Kirimkan daftar bahan (BOM) Anda ke tim teknik Tenchuan untuk mendapatkan penawaran harga motor roda gigi dan aksesori yang sesuai, dan penggerak Anda akan tiba dalam kondisi siap dipasang dan dijalankan.
